UHZ顶装式磁翻板液位计
  • UHZ顶装式磁翻板液位计
  • UHZ顶装式磁翻板液位计
UHZ顶装式磁翻板液位计
价格 : ￥
  • 品牌 : 鑫旺牌
  • 简介 : UHZ顶装式磁翻板液位计用于工业过程中各种承压（或敞开）贮液设备（塔、缸、槽、球形容器和锅炉）的液体介质的液位检测。能就地显示各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号。通过一定的电气装置达到自动控制和测
数量：



  • 产品介绍
  • 产品留言

一、概述
XW-UHZ顶装式磁翻板液位计用于工业过程中各种承压（或敞开）贮液设备（塔、缸、槽、球形容器和锅炉）的液体介质的液位检测。能就地显示各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号。通过一定的电气装置达到自动控制和测量液位的目的。液位计是具有可靠的安全性的检测仪表。由于具有磁性藕合的隔离密闭结构。尤其适用于易燃易爆和腐蚀有毒液位的液体检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送，从而提高其传输精度。

二、XW-UHZ顶装式磁翻板液位计工作原理

1、基本型
    根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传
    在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出
    在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。

三、XW-UHZ顶装式磁翻板液位计特点
    1、适用于容器内液体介质的液位测量除现场显示外，还可配远传变送器、液位控制器等功能
    2、显示直观醒目，显示方向可根据用户要求改变显示万向。
    3、测量范围大，不受容器高度限制。
    4、显示器组件与被测介质完全隔离，故密封性好可靠安全。
    5、结构简单，安装万便，维修简易。
    6、耐腐蚀、防爆。

    7、比传统的玻璃管，板式液位计具有更高的可靠性，安全性，先进性，实用性。
    8、磁翻板液位计最显著的特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全，可靠，耐用，而且各种型号的磁翻板液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁。
    9、配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mA标准信号，实现远距离指示、检测、记录与控制。

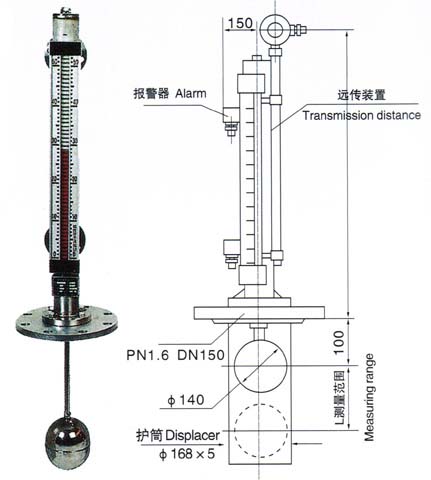

四、顶装式磁翻板液位计主要技术参数
    1、测量范围：300-15000mm
    2、测量精度：±10mm
    3、介质密度：≥0.5g/cm3
    4、工作压力：1.0，1.6，2.5，4.0MPa
    5、工作温度：A=80℃，B=120℃，C=300℃
    6、介质粘度：≤0.4Pa.S（在介质条件下，L对粘度大或低温时易结晶介质要选用加热夹套）
    7、测量界位比重差：≥0.15g/cm3
    8、本厂出厂连接法兰尺寸：DN20P   N2.5（公制管）

    9、防护等级：IP65
   10、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
   11、传输方式：4～20mA 或 开关量
   12、连按法兰：  HG20592～20635-97法兰标准，若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。 对于高压型侧装式磁性液位计连接法兰采用HG20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。

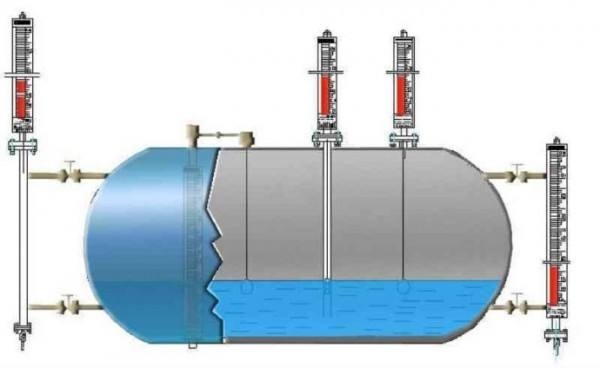

五、安装示例

产品选型

XWUHZ

磁翻板液位计


代码

安装方式

2

侧装式

3

顶装式


代码

主体材质

1

ABS

2

304

3

316L

4

304+PTFE


代码

公称压力

1

0.6Mpa(仅适用于主体材质为ABS时)

2

1.6Mpa

3

2.5Mpa

4

4.0Mpa


代码

输出信号

1

基本型

2

带上、下限开关输出

3

带电远传（0~10mA输出，220V，AC）

4

带电远传（4~20mA输出，24V，AC）

5

带本案防爆型远传（4~20mA输出，24V，AC）


安装间距（测量范围）

L1

安装深度（顶装式0~4000mm任选）

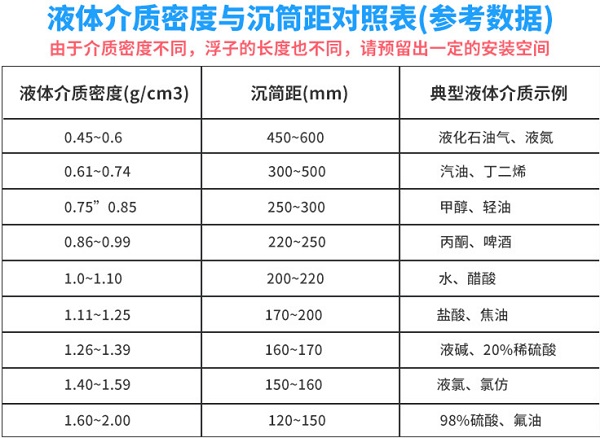

介质密度g/cm³
