UHZ远传磁翻板液位计
  • UHZ远传磁翻板液位计
  • UHZ远传磁翻板液位计
UHZ远传磁翻板液位计
价格 : ￥
  • 品牌 : 鑫旺牌
  • 简介 : UHZ远传磁翻板液位计由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。适用于低温到高温，真空到高压等各种环境，是
数量：



  • 产品介绍
  • 产品留言
产品介绍：
XW-UHZ远传磁翻板液位计由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。适用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同，提供侧装和顶装两种形式。根据工作介质不同，提供不锈钢和304、316、316L材质，适用于酸、碱等腐蚀性介质。
产品特点（优点）：
1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。
2、配上下限开关输出，可实现远距报警，限位控制。
3、配变送器可实现液位远距报指示，检测与控制。
4.比传统的玻璃管，板式液位计具有更高的可靠性，安全性，先进性，实用性。
5.磁翻板液位计最显著的特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全，可靠，耐用，而且各种型号的磁翻板液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁。
6.配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mA标准信号，实现远距离指示、检测、记录与控制。
总结一下：1.结构简单安装方便2.检测功能齐全3.测量范围大4.指示新颖读数直观5.耐腐蚀防爆
XW-UHZ远传磁翻板液位计工作原理：
1、基本型
    根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传
    在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出
    在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。

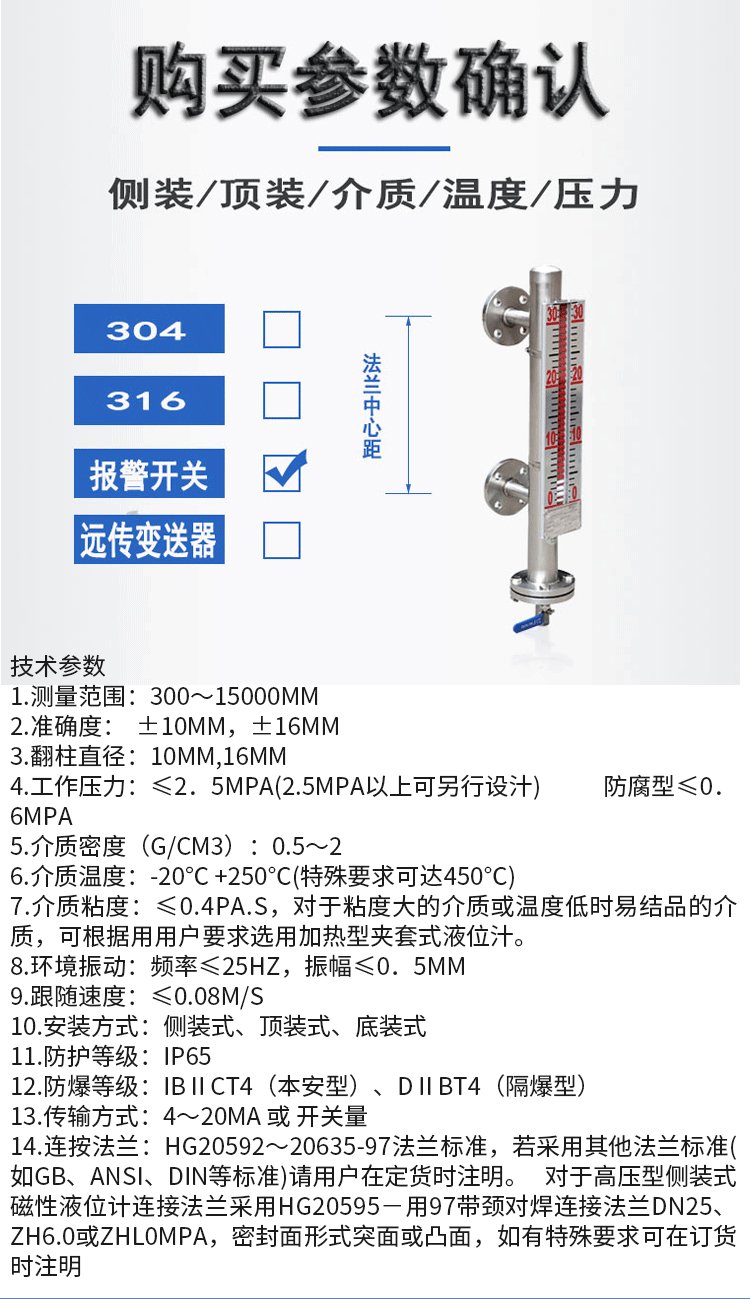

XW-UHZ远传磁翻板液位计技术参数：
1.测量范围：300～15000mm
2.准确度：  ±10mm，±16mm
3.翻板直径：10mm,16mm
4.工作压力：≤2．5Mpa(2.5MPa以上可另行设汁) 防腐型≤0．6Mpa
5.介质密度（g/cm3）：0.5～2
6.介质温度：-20℃ +250℃(特殊要求可达450℃)
7.介质粘度：≤0.4PaS，对于粘度大的介质或温度低时易结品的介质，可根据用用户要求选 用加热型夹套式液位汁。
8.环境振动：频率≤25Hz，振幅≤0．5mm
9.跟随速度：≤0.08m/s

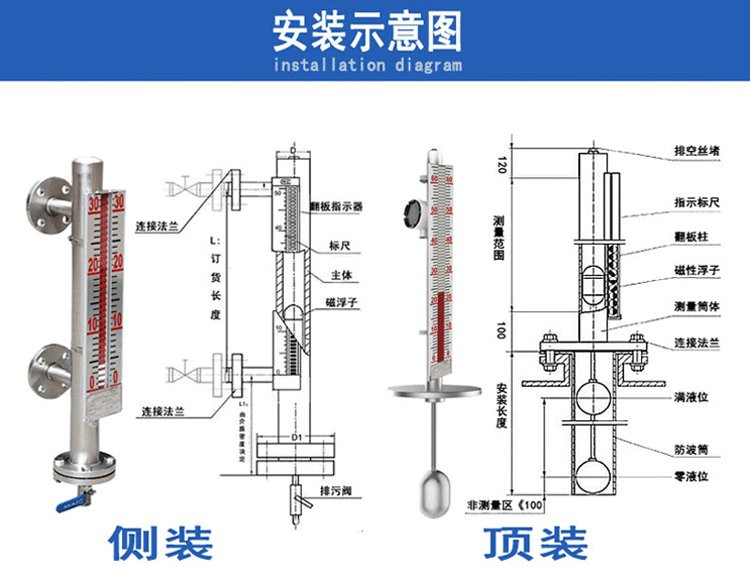

10.安装方式：侧装式、顶装式、底装式
11.防护等级：IP65
12.防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
13.传输方式：4～20mA 或 开关量
14.连按法兰：  HG20592～20635-97法兰标准，若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。 对于高压型侧装式磁性液位计连接法兰采用HG20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。


产品选型

XWUHZ

磁翻板液位计


代码

安装方式

2

侧装式

3

顶装式


代码

主体材质

1

ABS

2

304

3

316L

4

304+PTFE


代码

公称压力

1

0.6Mpa(仅适用于主体材质为ABS时)

2

1.6Mpa

3

2.5Mpa

4

4.0Mpa


代码

输出信号

1

基本型

2

带上、下限开关输出

3

带电远传（0~10mA输出，220V，AC）

4

带电远传（4~20mA输出，24V，AC）

5

带本案防爆型远传（4~20mA输出，24V，AC）


安装间距（测量范围）

L1

安装深度（顶装式0~4000mm任选）


介质密度g/cm³
