工作原理

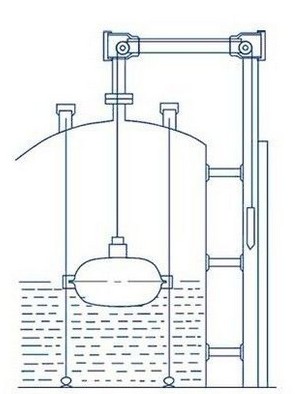

UFZ-D浮标液位计由浮标、连接钢丝、导向滑轮、重锤指针、显示标尺等五部分组成。
1、浮标：浮标是用两个不锈钢（或碳钢）空心圆锥体和一个不锈钢（或碳钢）空心圆柱体焊接而成，并在浮标两侧焊有导向环起导向作用，浮标的作用是直接把液位变化的浮力转给钢丝，使钢丝将液位变化转送给重锤指针，实现液位变化的现场指示。
2、连接钢丝：连接钢丝的一端吊着浮标，另一端连接重锤指针，中间部分封闭在钢管内。
3、导向滑轮：根据现场液位罐的几何形状和仪表安装要求设计，又连接钢丝导向滑轮核定滑轮外壳两部分组成，主要作用是为连接钢丝导向，系统转动的阻力减少。
4、重锤指针：中间是指针形式，指针所指相应的标尺数值即为测量液位高度，是随浮标的变化随连接钢带进行同步运动。
5、显示标尺：表面刻好标准数值，以厘米为单位，每节高度为1米。
钢带浮子液位计根据力平衡原理设计，当罐内液位处于某一位置时浮标重量W，重锤指针重量W1 和浮标浸在液体中所受浮力F，整个系统中摩擦力f，四力处于平衡状态（即W-F- W1-f=0）。
当液位上升时，由于钢丝（3），吊着浮标（2）沿导向钢丝（4）被浮起，液体浮力，F增大，使原平衡系统地四力失去平衡，在重力的作用下，重锤指针（8）向下滑行，同时也连续地在标尺上指示液位的上升高度。
当液位下降时，浮标浮力F减少，使钢丝与液体同步下降，由于浮标的重量大于重锤指针的重量，使指针向上运动，同样在液位连续下降变化时，重锤指针能随之连续地指示液位的下降情况，从而达到准确测量液位变化的目的。
UFZ-D浮标液位计由浮标、连接钢丝、导向滑轮、重锤指针、显示标尺等五部分组成。
1、浮标：浮标是用两个不锈钢（或碳钢）空心圆锥体和一个不锈钢（或碳钢）空心圆柱体焊接而成，并在浮标两侧焊有导向环起导向作用，浮标的作用是直接把液位变化的浮力转给钢丝，使钢丝将液位变化转送给重锤指针，实现液位变化的现场指示。
2、连接钢丝：连接钢丝的一端吊着浮标，另一端连接重锤指针，中间部分封闭在钢管内。
3、导向滑轮：根据现场液位罐的几何形状和仪表安装要求设计，又连接钢丝导向滑轮核定滑轮外壳两部分组成，主要作用是为连接钢丝导向，系统转动的阻力减少。
4、重锤指针：中间是指针形式，指针所指相应的标尺数值即为测量液位高度，是随浮标的变化随连接钢带进行同步运动。
5、显示标尺：表面刻好标准数值，以厘米为单位，每节高度为1米。
钢带浮子液位计根据力平衡原理设计，当罐内液位处于某一位置时浮标重量W，重锤指针重量W1 和浮标浸在液体中所受浮力F，整个系统中摩擦力f，四力处于平衡状态（即W-F- W1-f=0）。
当液位上升时，由于钢丝（3），吊着浮标（2）沿导向钢丝（4）被浮起，液体浮力，F增大，使原平衡系统地四力失去平衡，在重力的作用下，重锤指针（8）向下滑行，同时也连续地在标尺上指示液位的上升高度。
当液位下降时，浮标浮力F减少，使钢丝与液体同步下降，由于浮标的重量大于重锤指针的重量，使指针向上运动，同样在液位连续下降变化时，重锤指针能随之连续地指示液位的下降情况，从而达到准确测量液位变化的目的。
产品特点
UFZ-D型浮标液位计，将浮标通过牵引索及端部重锤（内含磁钢）与容器外的磁翻板显示器做完美的 结合，而构成新型的浮标液位计，使其具有如下诸多特点：
1、测量范围大，可达25m；
2、耐温、耐压高，介质最高温度可达200°C，容器内最大压力可达1.6MPa；
3、液位显示系统具有磁浮子液位计的全部特点：即就地显示与信号远传集于一体，液位显示清晰、醒 目、夜明效果好；
4、适用介质范围广，对于腐蚀性介质以及重油、焦油、原油、树脂等高粘度介质，均具有很强的适应 性。
技术参数
1、工作压力：常压。
2、介质密度≥0.6g/cm3。
3、测量范围：L=20m内的任意指定测量范围，对于大于20m的范围由用户指定，按特殊规格。
4、现场指示精度：±10mm。
5、被测介质温度：-30℃/300℃
6、导向钢丝安装垂直度：≤±5°。
UFZ-D型浮标液位计，将浮标通过牵引索及端部重锤（内含磁钢）与容器外的磁翻板显示器做完美的 结合，而构成新型的浮标液位计，使其具有如下诸多特点：
1、测量范围大，可达25m；
2、耐温、耐压高，介质最高温度可达200°C，容器内最大压力可达1.6MPa；
3、液位显示系统具有磁浮子液位计的全部特点：即就地显示与信号远传集于一体，液位显示清晰、醒 目、夜明效果好；
4、适用介质范围广，对于腐蚀性介质以及重油、焦油、原油、树脂等高粘度介质，均具有很强的适应 性。
技术参数
1、工作压力：常压。
2、介质密度≥0.6g/cm3。
3、测量范围：L=20m内的任意指定测量范围，对于大于20m的范围由用户指定，按特殊规格。
4、现场指示精度：±10mm。
5、被测介质温度：-30℃/300℃
6、导向钢丝安装垂直度：≤±5°。
