烟道气涡街流量计适用于:石油、化工、冶金、机械、食品、造纸、医药,以及城市管道供热、供水、煤气等行业的各种低粘稠度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
一台满足各类行业流量测量

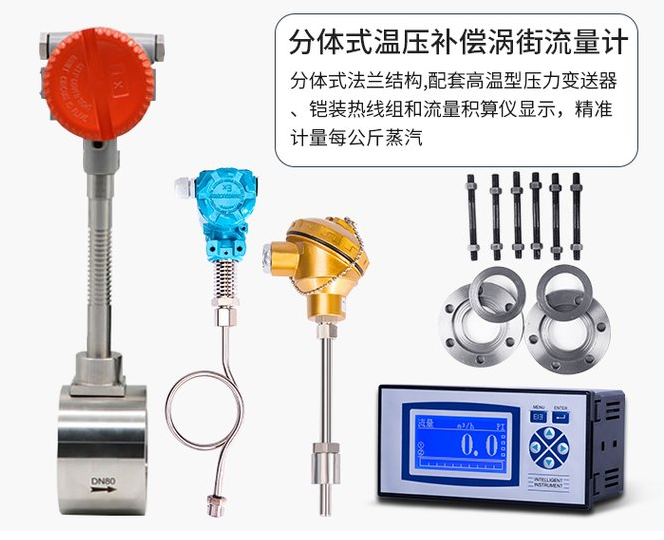

涡街流量计是根据卡门涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。该仪表采用的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了的传感器封装技术和防护措施,保证了产品的可靠性。
产品优点 / PRODUCT ADVANTAGES
1、结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠;
2、安装简单,维护十分方便;
3、检测传感器不直接接触被测介质,性能稳定,寿命长;
4、输出是与流量成正比的脉冲信号,无零点飘移,精度高;
5、测量范围宽,量程比可达1:10;
6、压力损失较小,运行费用低,更具节能意义;
7、在一定的雷诺数范围内,输出信号频率不受流体物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数;
8、应用范围广,蒸汽(饱和蒸蒸汽),气体(空气、氧气、氮气、煤气、天燃气、气体、氢气、过氧化氢、烟道气、甲烷、丁烷、燃气、沼气、二氧化碳、氮气、乙炔、氧气、压缩空气、氩气、苯 二氧化硫、氨气)、蒸汽、液体和水等)、液体(水、高温水、油、食品液、化学液等)、液体,气体的流量均可测量。
测量介质 | 液体、气体、饱和蒸汽、过热蒸汽 |
精度等级 | 液体±1.0%,气体(蒸汽) ±1.5%,插入式±2.5% |
工作压力 | 1.6MPa,2.5MPa,4.0MPa,6.4MPa |
介质温度 | 普通型-40~150℃ 中温型-40~250℃ 高温型-40~350℃ |
输出信号 | 三线电压脉冲,低电平0~1V,高电平 > 4V,占空比50%; 二线制标准电流4~20mA;三线制标准电流0~10mA |
工作环境 | -35℃~+60℃,湿度≤95%RH |
工作电源 | DC12V;DC24V |
壳体材料 | 碳钢、不锈钢 |
防爆类型 | 本安型 ExibIICT6 |
产品如何选型 / HOW TO SELECT PRODUCTSS
1、测量介质:涡街流量计是一种速度式流量计,它的原理,决定了它的测量介质类型,可以是液体,也可以是气体或蒸汽。目前,绝大多数工业场合,比如氮气,压缩空气,蒸汽,导热油等,多是采用的法兰连接式涡街流量计来测量;
2、管道口径:法兰连接式涡街流量计按照安装方式的不同,可以分管道式和插入式安装。对于管道式来说,管道口径和大多数其他流量计一样,小的是DN15,大的话,则是可以到达DN300。如果需要更大的口径的话,可以选择插入式安装,常规口径范围大可以到达DN2000,DN2000以上口径则按照协议供货;
3、测量精度:法兰连接式涡街流量计的精度也有好几个等级,而且是按照测量介质来分的。管道式的涡街流量计,如果是测液体的话,测量精度可以达到1.0级,测气体的话,精度可以达到1.5级。如果是插入式的涡街流量计,精度可以达到1.5级和2.5级;
4、介质温度:通常来说,分为三个范围,分为常温,中温和高温。温度范围分别是-40~100℃(常温)、100~250℃(中温)、100~320℃(高温)。如果现场介质温度更高的话,比如说一些过热蒸汽,可以用孔板流量计来测量;
5、公称压力:主要是按照安装方式来分,市场上主要需求如下几类,例如法兰卡装型(2.5MPa)、法兰连接型(1.0/1.6/2.5MPa),插入式安装型(1.6MPa/2.5MPa/4.0MPa);
6、供电电源:按照目前市场上需求,主要有+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型)3.6V锂电池、双供电;
7、输出信号:按照目前市场上需求,主要有电压频率脉冲输出、两线制4-20mA输出和HART输出。另外,有些场合可能需要数字量输出,我们也能提供modbus的RS485通讯。![](https://t11.baidu.com/it/u=3867990301,1552140905&fm=199&app=68&f=PNG?w=750&h=827&s=6094EB3A0B577FED48D469E203007020)
