吹扫装置

一、概述

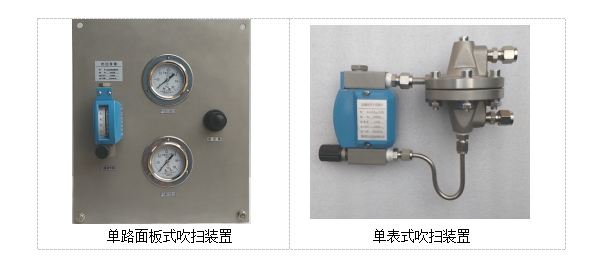

单表式吹扫装置是采用本公司的金属管浮子流量计或玻璃转子流量计与恒流阀配合,在系统中实现流量测量并确保流量恒定输出。

单表式吹扫装置由于浮子流量计安全可靠、测量精确稳定的特点,因此该系列吹扫装置流量计对于入口或出口压力变化时,能够确保流量恒定输出,可以广泛应用于石油炼制、化工、乙烯、化肥、钢铁、化纤纺织等行业变送器的吹扫、差压法液位测量等过程控制中。

二、测量原理

恒流控制阀由一个调节阀和一个平衡控制阀组成,恒流控制阀流量的大小取决于连接在膜片上阀门的位置,在没有介质流量时,调节阀前后没有差压,膜片只受弹簧力打开平衡控制阀门;当流体流过时,调节阀前后产生差压P1-P2,该差压同时作用在膜片上,与弹簧力相反,使阀门适当关闭。根据平衡原理,弹力等于调节阀前后两端的压差在膜片产生的压力,使得介质流量恒定不变,通过调节阀来改变流量设定值。

应用于气体或蒸汽时,由于气体是可压缩的,精确的控制流量是以恒控制阀上的压力为恒定值,依据流控制阀设置位置分为两种型式:

●  RE型  流量控制器设置在上游,用于气体或蒸汽时,适用于流量控制器出口压力为一恒定值或排放到大气中去的场合。

●  RA型  流量控制器设置在下游,用于气体或蒸汽时,适用于流量控制器进口压力为一恒定值的场合。用于液体场合时,两种型号的效果相同。



三、特点

◆ 单路,双路,多路形式(可选);

◆ 单表安装,面板安装,柜式安装(可选);

◆ 卡套连接,螺纹连接,或其它(可选);

◆ 6mm8mm10mm管路;

◆ 开关信号输出,4-20mA信号输出(可选);

◆ 金属结构,简单,坚固,美观;

◆ 测量介质温度:200℃;

◆ 测量过程最大压力:10MPa

◆ 流量,压力(可选)现场指示;

◆ 采用本公司LZZDW系列金属管浮子流量计或DK800系列玻璃转子流量计;

◆ 可选配精密微型针型阀,便于现场流量调节。

七、安装使用注意事项

1、请选择合适的位置安装流量吹扫装置,以确保流量计吹扫装置调整、清洗、拆卸方便,安装前请将管道吹扫干净。

2、对于BFC 1系列吹扫装置,由于金属管浮子流量计上安装有磁耦合传输系统,因此要确保其它工作设备产生的干扰磁场不至于影响流量计的测量结果。

3、在安装时,要确保流量吹扫装置稳定可靠,在适当的位置加固定支架等。

4、安装尺寸不能超过给定尺寸太多或太少,以避免管道应力作用在流量装置上。

5、当液体介质内含有铁磁微粒时,必须在仪表前端将磁性颗粒过滤掉。

6、必须确保介质的流动方向与流量吹扫装置要求的方向相同;在安装仪表时,要把微调针型阀全部关闭。

7、请缓慢打开阀门,以防止浮子突然加速上升,冲击限位器(例如在使用电磁阀的情况下),这时可能损坏测量部件。
