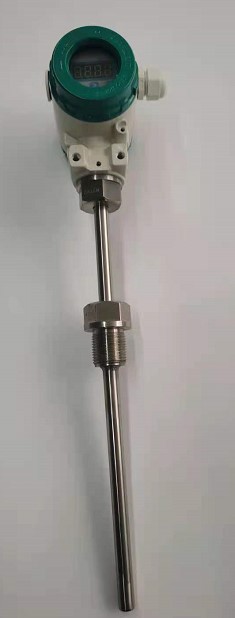

一体化温度变送器接线方式主要分为‌两线制、三线制、四线制‌三类，不同制式接线逻辑不同，以下是具体接线步骤和要求：

通用基础接线步骤

整体流程遵循「连接传感器→连接电源→连接输出信号→连接接地→测试校准」的步骤：

第一步：连接温度传感器‌：根据传感器类型（热电偶/热电阻），将对应导线连接到变送器对应接线端子，注意区分正负极，保证连接牢固、无短路。

第二步：连接电源‌：按设备要求将电源线接至对应电源端子，必须确认极性正确，避免设备损坏或短路。

第三步：连接输出信号‌：根据系统需求选择输出方式（4-20mA电流/0-10V电压/RS485），将输出导线接至对应输出端子。

第四步：连接接地线‌：将接地线接至接地端子，并连接到合格接地点，保障电路安全、提升信号稳定性。

测试校准‌：全部连接完成后检查所有接线点牢固性，重新供电测试，确认正常工作即可。

不同制式的具体接线方法

表格

接线制式 适用场景 接线方法

两线制（最常用）‌ 输入信号为0~5mv，或小量程温度范围，4-20mA标准输出；供电多为DC24V 两根导线同时承担‌电源供电‌和‌信号输出‌功能；电源正极接入变送器正极，变送器输出正极接到PLC/模拟量模块通道正极，变送器负极接电源负极，形成完整回路。

三线制‌ 输入信号大于10mv，多数电压输出型变送器、热电阻类测温 电源与输出信号共用一根负极线；DC24V电源正极接对应端子，输出信号正极接采集设备，电源负极与输出负极共用一根线连接。

四线制‌ 220V交流供电、传感器功耗大的场景 两根线专门负责供电，两根线负责输出信号，按端子标注的极性直接对应连接即可。

特殊传感器接线说明

热电偶‌：接线端子2接热电偶正极，端子1接负极，区分极性避免信号反转。

三线制热电阻‌：两根同色线接端子1、2，第三根线接端子4，保证三根导线线路电阻相等且处于同环境温度。
